Nitecore 完美新品？ 采用PD系统的 D10 & EX10

主席

不怕大家拍砖，外型我觉得AA那款就是CIVICTOR V1的变形，CR123那款是CE-R的变形…

火枪手

原帖由 juplin 于 2008-6-24 19:18 发表


登录/注册后可看大图

转录 My3C 网站 LF5XT 设计者 mountech 的帖子转录 My3C 网站 LF5XT 设计者 mountech 的帖子 引用:

上面还有一个关于自耗电的问题 , 不管使用哪一家的 MCU , 它在 Sleep mode 底下大概都要吃到 50~150uA , 视电压与 MCU 使用的频率和开了多少个模块而定 ( MCU 是把各个模块电源分开 , 可以开启与关闭 , 例如 : OP 模块 , 高速振荡器模块 , 慢速振荡器模块 , A/D 模块 , PWM 模块 , 看门狗模块...... 都可以将它开启或关闭 , 但是不可能全关 , 会留下几个必要的模块还在动 , 不然就死机了 ) , 在 1AA 的电池使用下 , MCU 要维持还活着就必须要有足够的电压 , 此时升压 IC 势必要继续工作 , 各位可以去参考 DC-DC boost IC 在低电流下的效率 , 低的吓人有个 30% 就偷笑 , 再加上升压 IC 会消耗一定的电流 , 所以我才说关电是要把灯头转松 , 至于 CPF 上有关这部份的数据也只有提到 MCU 消耗很低的电流 0.1~0.4mA , 不是写电池端的消耗电流 , 所以我是有点怀疑那个数字在使用 1AA 电池下是否正确 . 至于我弄的手电筒基本上 MCU 是不睡觉的 , 我都是直接给它断电 , 所以能够做到很低的电流消耗 ~~ 基本上都低于 20uA ( 使用锂电池的状态下 , 其它的电池会更低 , 20uA 是用最保守的数据来讲 , 依照我实测经验锂电池会约在 12~15uA 左右 , 镍氢约为 3~5uA )

这段话好像有点不大可信哦，锂电20uA可以理解，但是1.2V的电池是不够MCU工作电压的，必需升压到2V以上，这时升压电路也要耗电+MCU的耗电要比锂电来的高超过20uA才对，
如果1.2V直接接MCU没有升压，MCU不工作电流才微安有可能，
希望官方代表出来解释一下。

qblee

看样子做工好,细致.就是太贵.

funder

去看McGizmo网站的PD原理结构图

Diablozx

再来逛逛，喜欢这种表面处理方式，跟ARC一样看着就结实

batecam79

出的话就收了!!觉得不错的说!!

ngfnf

买  买......不起:'(

pinouo66624

V1改装好还是非常好用的！:victory:

juplin

原帖由 火枪手 于 2008-6-25 09:21 发表


登录/注册后可看大图

这段话好像有点不大可信哦，锂电20uA可以理解，但是1.2V的电池是不够MCU工作电压的，必需升压到2V以上，这时升压电路也要耗电+MCU的耗电要比锂电来的高超过20uA才对，
如果1.2V直接接MCU没有升压，MCU不工作电流才微安有可能，

引用文中 mountech 已说了 LF5XT 的 MCU 是不睡觉的，
直接断电:lol

再引用一段 mountech 在 My3C 网站的帖子

MCU 并不是特殊规格 , 与 LFx 系列的都一样是 PIC12F683 ( 这颗用的最习惯 ) , 它的工作电压范围是 2.0V ~ 5.5V ; 我干脆把工作原理说一说免的有人在那边猜来猜去 , 至于其它的手电筒厂觉得这个构想很好 , 也拿去用了那也没关系 , 这样才会进步麻 !!!
(1) 我把驱动板画分成三个部份 a. 触发回路  b. 升压模块  c. MCU 控制模块  ( PC 板没分ㄜ ~~ 是摆在一起的 )
(2) 触发回路 : 0.7V 以上就能动作 , 它负责将升压模块触发 , 让升压模块活过来开始工作
(3) 升压模块 : 将电压升到适合的电压 ( 虽然它是 0.85V 就能工作 , 不过要考虑一下IC 本身的离散性 , 所以在标示上是标 1.0 V 开始工作 )
(4) MCU 控制模块 : 触发回路将升压模块触发后 , 电压一升到 MCU 能工作的电压时 , 在 20uS ( 微秒 , 10^-6 秒 ) 内 , MCU 取得对升压模块的掌控 , 并且去判断由按键那边所送来的讯号加以译码 , 并做输出 .
(5) 关电程序 : MCU 接收到关电的指令后 , 先将 PWM 的输出关闭 , 再将目前的状态写入 EEPROM ( 让下次开电就直接到现在的状态 ) , 最后将升压模块给关闭 ( 武侠小说讲的 : 自废武功 , 将自己赖以工作的电源切断 ) .
以其它类似操作的手电筒来说 , 他们的电池电压都够高 , 足以让 MCU 工作 , 关电时 MCU 只是进入休眠模式 , 并不是真正的把电源关闭 , 这种做法在硬件线路上会很简单 , 当初要把这样的操作应用到 LF5 上时 , 就是这个 触发与关闭 的方式让我花的时间最多 .

[ 本帖最后由 juplin 于 2008-6-25 16:05 编辑 ]

juplin

原始 PD 的结构
http://www.candlepowerforums.com ... 860&postcount=1

Smart PD 的结构与原始 PD 的结构是不同的，
下面是 Smart PD 的结构图片
http://www.cpfmarketplace.com/mp ... 9&postcount=212

不知 Smart PD 是如何作调光的动作，
又如何 momentary 点放的动作:L

funder

和原版PD的原理是一样的，只有细节（电路头部接触部分）不同，否则也不用给McGizmo交钱了
基本原理都是用活塞把电池包裹住，这个活塞取代了传统电筒的筒身，用于构成回路。但是前段并没有和电路部分导通（断开时），通过活塞向前运动，触碰电路负极来完成回路的最终构成。

调光是长按，拧松以后就是点亮

cwscws

http://www.shoudian.org/viewthread.php?tid=44822&highlight=PD
当时funder给我解释PD原理的帖子
再次感谢funder兄
另：里面的黑历史就莫要再看了

一月三十日

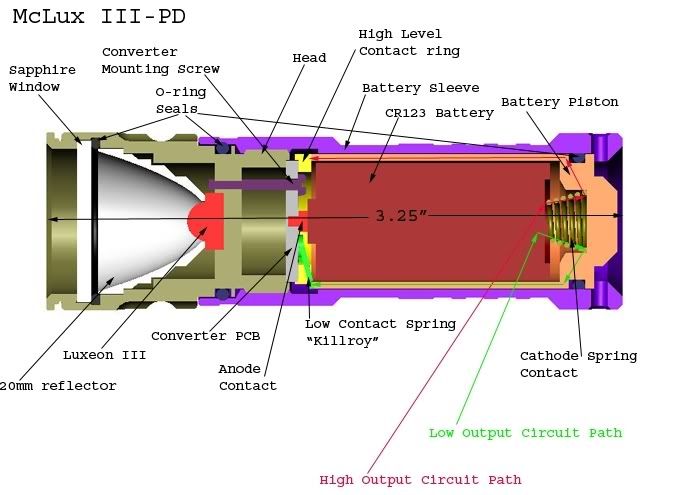

这个图片好：


登录/注册后可看大图


登录/注册后可看大图

jamiefan

简单地说就是分为外筒和内筒 外筒为两端都镂空的  内筒为一端镂空一端突出的  将内筒突出部向里插入外筒   那个突出部分正好露出外筒   这个就是开关   当你用手按这个突出部分时其实是将内筒往前推了   当内筒向前接触到电筒前部电路后就亮了:)

juplin

还是不懂:'(
按照解说的视频，旋紧灯头后才能按压套筒尾端调光，
但是旋紧灯头后套筒被往前推，而 “固定地” 接触电路板之上最外围那个接触铜环造成恒亮，此时应该是无法再按压套筒尾端调光（按压了套筒尾端，套筒仍然 “固定地” 接触那个接触铜环，没送给 MCU 任何讯号）:L

juplin

这里有详细讲解
http://my3c.com/D5/viewthread.ph ... a=page=1&page=2
#20 楼

[ 本帖最后由 juplin 于 2008-6-26 03:07 编辑 ]

jamiefan

CPF上开卖了吗？  还没有吧:)
