30元牛屎轻松灭掉1200硬封

skycny · 发表于 2013-8-10 19:05

路过围观一下，VC820 坚持飘过，怎么破？

hzh1234 · 发表于 2013-8-10 19:26

1127197 发表于 2013-8-10 18:41

登录/注册后可看大图

笑了，我这没有校准过的，你都说了是UT33D多少位，117c多少位，大于2V测出来全是四舍五入怎么比？另外665 ...

另外再来说两句，LTC 6655的基准，我刚才说估计三五十块钱，不知道对否，这个基准平时用用也还行，但是毕竟
基准要求主要是温飘和长稳，还有短稳
我现在手头上用的AD588基准，这个常稳一般，一般对付五位半还行，对付六位半就……

当时想整个263的基准来着，想想忍住了

313909227 · 发表于 2013-8-10 20:06

hzh1234 发表于 2013-8-10 19:26

登录/注册后可看大图

另外再来说两句，LTC 6655的基准，我刚才说估计三五十块钱，不知道对否，这个基准平时用用也还行，但是 ...

登录/注册后可看大图

hzh1234 · 发表于 2013-8-10 20:16

313909227 发表于 2013-8-10 20:06

登录/注册后可看大图

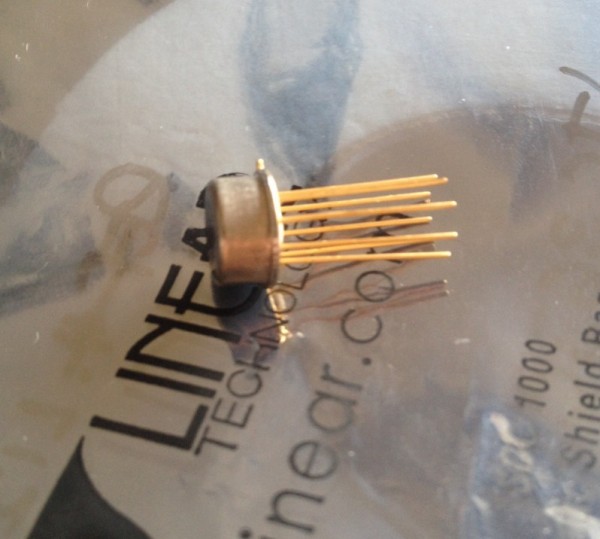

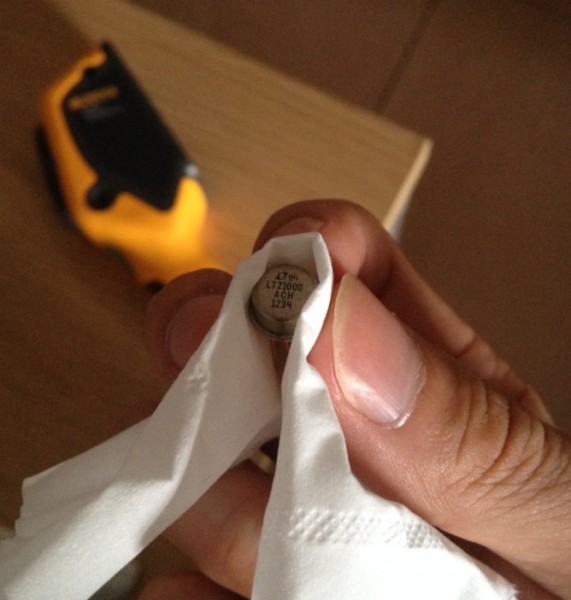

这东西确实不错！楼上的手头把着这玩意，厉害！
LTZ1000，这个是目前最好的基准器件，采用深埋技术达到高稳定度，同时片内集成了温度传感器和加热器，温度系数达到0.05ppm/C，稳定度每年3ppm（3σ），噪音1.2uVp-p，可以认为比LM399高了一个数量级，主要用于高准确度的标准发生器、电压基准和8位半万用表中
看坛友自己DIY类似的基准，心中感觉没多大底
基准并不是D出来就可以用的，还得经过最少三个月时间的老化，得经过高精度的表的标定，因为标定还得看气温，所以不是那么容易的，而且做基准，方案也相差很大，所以……

hzh1234 · 发表于 2013-8-10 20:19

另外貌似JJ3035的LTZ1000基准相当不错

hzh1234 · 发表于 2013-8-10 20:23

就是那个JJ大大的V3.2版本LTZ1000 7V基准

313909227 · 发表于 2013-8-10 20:38

hzh1234 发表于 2013-8-10 20:23

登录/注册后可看大图

就是那个JJ大大的V3.2版本LTZ1000 7V基准

我想买
他不卖

313909227 · 发表于 2013-8-10 20:39

hzh1234 发表于 2013-8-10 20:16

登录/注册后可看大图

这东西确实不错！楼上的手头把着这玩意，厉害！
LTZ1000，这个是目前最好的基准器件，采用深埋技术达到高 ...

所以我一直没动手去做
太耗费时间了
唉

hzh1234 · 发表于 2013-8-10 20:56

313909227 发表于 2013-8-10 20:39

登录/注册后可看大图

所以我一直没动手去做
太耗费时间了
唉

直接找HIDIY搞个AD588得了，这个基准也相当好，价格可以承受，盒装整好了的，然后直接220V供电，方便，经过长期的检验，很多人玩这个，长期对付五位半一下的足够了，对付六位半就不太行了
你的LTZ1000这个确实好，想搞成功不容易（手头没有些好宝贝，没有大把时间观察），毕竟这玩意可以用来参考八位半啊，不是一般的吊啊，或者你嬷嬷JJ大大，把你的这个LTZ1000给他寄过去，让他帮你做个3.2搞搞版呗，看样子，你手头上的这个好像是新的，光这一个估计就比楼主的那个6655贵，我还看过haisens大大拆过一个这玩意呢，借两张图过来吧

深埋基准细节不是盖的，温补是四个三极管并联，分别处于四周不同方向，测温也是四个三极管并联，分别处于四周不同方向，这个是haisens大大分析的啊，我可没这水平

qfree · 发表于 2013-8-10 22:00

不知道证明什么，就算两个表读数一致更说明不了什么，因为对比本身就没意义。

313909227 · 发表于 2013-8-10 22:28

hzh1234 发表于 2013-8-10 20:56

登录/注册后可看大图

直接找HIDIY搞个AD588得了，这个基准也相当好，价格可以承受，盒装整好了的，然后直接220V供电，方便，经 ...

基准烧包啊

1127197 · 发表于 2013-8-10 22:36

本帖最后由 1127197 于 2013-8-10 22:39 编辑

hzh1234 发表于 2013-8-10 19:26

登录/注册后可看大图

另外再来说两句，LTC 6655的基准，我刚才说估计三五十块钱，不知道对否，这个基准平时用用也还行，但是 ...

6655比588好吧

AD588 1.5ppm +-1mv
LTC6655 0.25ppm +-0.025%

后面说那个LTZ1000 是凌特的新品 0.05ppm 肯定比6655好

花瀛 · 发表于 2013-8-10 23:11

楼上都是高富帅，我去找个431测一下就好了...........{:4_334:}

1127197 · 发表于 2013-8-10 23:37

花瀛发表于 2013-8-10 23:11

登录/注册后可看大图

楼上都是高富帅，我去找个431测一下就好了...........

不想拆穿你{:1_301:}

hzh1234 · 发表于 2013-8-10 23:45

LTC6655

低噪声：0.25ppmP-P (0.1Hz 至 10Hz) 625nVP-P (对于 LTC6655-2.5)
低漂移：2ppm/ºC (最大值) 高准确度：±0.025% (最大值)没有湿度敏感性 (LS8 封装) 热迟滞 (LS8): 30ppm (-40ºC 至 85ºC)長期漂移 (LS8): 20ppm/√kHr在 -40ºC、25ºC 和 125ºC 温度条件下进行 100% 测试负载调整率：<10ppm/mA吸收电流和供应电流：±5mA低压差： 500mV最大的电源电压: 13.2V低功耗停机： <20μA (最大值)可用的输出电压：1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V采用 8 引脚 MSOP 封装和高稳定性密封 5mm x 5mm LS8 封装

AD588BQ 具有相当高的性能，全新芯片售价超百元的

基本的准确度：±0.03% （±3mV），经过调整及补偿后为±0.002%
长时间偏移：<15ppm / 1000小时，集中于第一年。
温度系数：1.5ppm /°C， -25℃-+85℃之间
最大输出电流：10mA
输出的噪音：少于6mV RMS
负载调整率：负载高至10mA时少于±50μV / mA
电源调整率：少于200μV / V
最低供电：12V AC，电流损耗 <60mA

楼主自己看吧，我的AD588就是经过调整和补偿，经过高位表标定的，经常长时间老化的

hzh1234 · 发表于 2013-8-11 00:05

再说清楚一点吧

AD588 1.5ppm +-1mv 这个不知道哪里来的
LTC6655 0.25ppm +-0.025% 这个就是准确度

AD588BQ 基本的准确度：±0.03% （±3mV），经过调整及补偿后为±0.002%
不知道楼主想怎么比

1127197 · 发表于 2013-8-11 00:11

本帖最后由 1127197 于 2013-8-11 01:30 编辑

编辑连发

1127197 · 发表于 2013-8-11 00:13

hzh1234 发表于 2013-8-11 00:05

登录/注册后可看大图

再说清楚一点吧

AD588 1.5ppm +-1mv 这个不知道哪里来的

百度搜AD588 前面两个我也不知道你说这个数据哪来的不想比什么只想说6655不比AD588垃圾

百度百度
http://baike.baidu.com/view/10656966.htm

百度文库
http://wenku.baidu.com/view/6d3ecacdda38376baf1fae5a.html

花瀛 · 发表于 2013-8-11 03:25

1127197 发表于 2013-8-10 23:37

登录/注册后可看大图

不想拆穿你

拆穿我什么？拆穿我用17元的牛屎表？
{:4_334:}好吧，是我爆敛天物了，我就配用431。

vs2 · 发表于 2013-8-11 06:19

大神们能做点有建设意义的事么。。别浪费时间对喷啊
