[充电器] XTAR SP2充电器评测,翻译自国外专业论坛

[复制链接]
  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

    发表于 2012-7-6 15:16 | 显示全部楼层 |阅读模式

    马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

    您需要 登录 才可以下载或查看,没有帐号?注册成为会员,享受更多功能。

    x
    本帖最后由 XTAR-David 于 2012-7-6 17:40 编辑

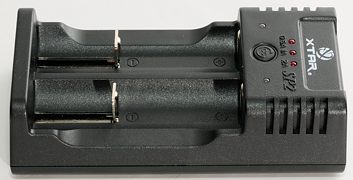

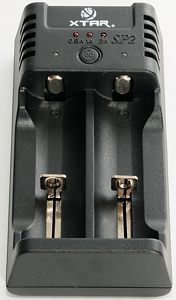

                              Xtar SP2 充电器


    登录/注册后可看大图


    登录/注册后可看大图
    Xtar公司一直致力于生产好的充电器,这是它们最新的型号。这个型号的充电器充电电流可以选择,所以它能够安全的用于不同尺寸的锂电池。
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-12281.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-8120.png
    寄过来的包装上标注了可适用电池的大小。
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-25192.png
    套装包括:充电器,一个通用电压适配器(100240V 5060Hz)车充适配器和使用说明
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-18686.png
    正极接触片微微凸出,这意味着可用平头电池充电。
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-15777.png
    负极的连接装置是一个滑动器,让它适用于不同尺寸的电池,而不用使用垫片,这个滑动器用的是金属轨,能够平滑地移动。
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-1866.png
    适配器的接口处清晰地标明最大输入电压和电流。


    登录/注册后可看大图

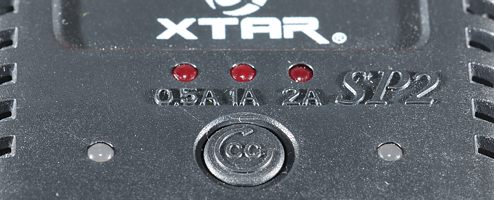

    充电器有一个选择充电电流的按钮。它总是在0.5A的档位开始,轻按一下到1A,再按到2A,再按第三下将会重新到0.5A。有无电池对这个按钮并无影响,并且它是同时作用于两个充电槽。
    对于每个充电槽都分别有一个指示灯。这些灯在充电状态下是红色,而其它时候是绿色,包括发生故障的时候。
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-32184.png
    file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-2738.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-22613.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-10278.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-2876.pngfile:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-13389.png
    这个充电器能够支持包括平头电池在内的70mm长的电池。按照盒子上的说明如果使用垫片的话,它能适用更短的电池。
    测量值
    在电池电压低于1.3伏时充电器以0.7mA的充电电流充电,这个电流足以激活被保护的电池(指示灯是绿色的)在1.32.8V的电压之间充电器在0.5A的档位以6075mA的电流充电(1A时是0.1A2A0.2A)(指标灯是红的)
    大于2.8V的电压后,充电器以恒流方式充电(看下面的曲线)
    特别是在0.5A档位上所设定的截止电压有一点高(第二个充电槽大约为4.23V)这在允许的限度之内。
    当充电电流低于截止电流时,充电似乎停止了,但它仍以小于250uA的电流在充电。
    当电池电压掉到3.9V时充电器将重新开始充电。
    当一个电池被放置或当电量丢失时充电器将会重新开始充电。
    当充电器拨掉电源,但有电池在里面,电池里的电流将会丢失掉3.7mA(两个充电槽的电量流失并不是完全一样的)
    充两颗电池时充电电流并不会互相影响,充电槽是完全独立的。
    因为每个充电槽都是独立的,所以两个充电槽的电压和电流有些许的差异。


    登录/注册后可看大图


    登录/注册后可看大图


    登录/注册后可看大图


    充电器采用恒流恒压的充电方式,截止电流根据充电电流而变动。在上面的曲线当中,0.5A档位充电电流的截止电流是100mA.1A的是130mA,2A的是180mA.这个数值很好,但这个值再低一点会更好(例如充电电流的5%10%
    根据充电器的电阻(大约0.08欧,根据充电曲线计算得出),曲线中的恒压部分不是完全平坦,截止电压随充电电流有一点变化。


    登录/注册后可看大图


    登录/注册后可看大图


    登录/注册后可看大图

    第二个充电槽的情况和第一个看起来很像。


    登录/注册后可看大图
    第二个充电槽与第一个类似。上面的曲线看上去一样。


    登录/注册后可看大图
    这是使用一个旧电池的充电曲线,由于充电电流很高,充电器迅速地变为了恒压充电。



    登录/注册后可看大图

    用更大容量的电池测试



    登录/注册后可看大图

    这款充电器似乎使用软启动方式,通过检测证明了这个推测。



    登录/注册后可看大图

    调节充电档位会触发软启动装置。我在1秒和五秒处按下了按纽。

    结论
    充电器用恒流/恒压充电,温和地激活几乎空的电池,这是非常好的一点。可以选择不同的充电电流的特性让充电器可适用于更多尺寸的电池并且能快速充电。
    两个指示灯应该做得更好一些。我希望出错时指示灯会闪烁。而不只是亮绿灯,因为它同时意味着“电池已经充好了”

    我喜欢这款充电器,它适用于大部分常见的锂电池的尺寸,而且不用充太久,它是我目前为止测试过的最好的Xtar充电器。

    注释:测评所用充电器由XTAR公司提供

    回复 copyright

    使用道具 举报

  • TA的每日心情
    奋斗
    2016-12-29 00:00
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    发表于 2012-7-6 16:06 | 显示全部楼层
    多少米的问题 好产品不是没有 就是太贵
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2014-5-20 08:21
  • 签到天数: 38 天

    [LV.5]常住居民I

    发表于 2012-7-6 16:07 来自手机 | 显示全部楼层
    搬板凳,慢慢看~
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2012-7-6 16:19 | 显示全部楼层
    liuycgz 发表于 2012-7-6 16:06
    多少米的问题 好产品不是没有 就是太贵

    现在有免费试用,不妨一试。
    http://www.shoudian.org/thread-277470-1-1.html
    回复

    使用道具 举报

    头像被屏蔽

    该用户从未签到

    发表于 2012-7-6 16:20 | 显示全部楼层
    提示: 作者被禁止或删除 内容自动屏蔽
    回复

    使用道具 举报

    该用户从未签到

    发表于 2012-7-6 16:50 来自手机 | 显示全部楼层
    XTAR-David 发表于 2012-7-6 16:19
    现在有免费试用,不妨一试。
    http://www.shoudian.org/thread-277470-1-1.html

    我以为白送,原来玩好还要出邮费送回去的。
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2012-7-6 17:12 | 显示全部楼层
    龙王 发表于 2012-7-6 16:50
    我以为白送,原来玩好还要出邮费送回去的。

    10元以内是可以申请由XTAR补偿的,超过10元部分才要自理。{:1_300:}
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2019-2-14 15:22
  • 签到天数: 78 天

    [LV.6]常住居民II

    发表于 2012-7-6 17:34 | 显示全部楼层
    免费试用后会有很多建议
    回复

    使用道具 举报

    该用户从未签到

    发表于 2012-7-6 18:18 | 显示全部楼层
    回帖其实更精彩~{:1_282:} 不过在德国和西班牙等地的价格。。。{:1_301:}有个聪明的家伙都说了要从中国买
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2012-7-7 11:32 | 显示全部楼层
    gf7300gs 发表于 2012-7-6 18:18
    回帖其实更精彩~ 不过在德国和西班牙等地的价格。。。有个聪明的家伙都说了要从中国买 ...

    是的,我们现在实行,中国大陆一个价,大陆以外全球另一个价。两者相差8折或者更多。
    毕竟国外运费、关税多了不少费用。
    回复

    使用道具 举报

    该用户从未签到

    发表于 2012-7-7 18:31 | 显示全部楼层
    想打听一下,这充电器负极的电池负极是怎么解决接触电阻的问题。因为这充电器固定电池方式应该是跟环高那种滑动的负极,我知道环高的负极接触电阻是蛮大的。不知道这充电器的怎么样
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2012-7-7 20:30 | 显示全部楼层
    dao118 发表于 2012-7-7 18:31
    想打听一下,这充电器负极的电池负极是怎么解决接触电阻的问题。因为这充电器固定电池方式应该是跟环高那种 ...

    问题的本身不是负极上,负极和正极都一样会产生接触电阻。
    但正极直接连着线路板,所以电阻小。负极的连到线路板要经过一些中间环节,所以电阻较大。

    很多充电器都是靠弹簧直接导电的,而弹簧导电性差,而且为了弹性好,线径做得小,导电性更差。

    XTAR做的是专业级的充电器,XTAR WP2II和SP2充电器的弹簧只是解决负极伸缩的问题,导电有专门设计的导电轨,负极在导电轨上滑动,接触面是经过精心计算的,接触电阻被控制了在合理的范围,确保了导电性。设计原理类似于高速行驶的动车。
    回复

    使用道具 举报

  • TA的每日心情

    2019-10-23 22:44
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 2012-7-28 00:37 | 显示全部楼层
    XTAR-David 发表于 2012-7-7 20:30
    问题的本身不是负极上,负极和正极都一样会产生接触电阻。
    但正极直接连着线路板,所以电阻小。负极的连 ...

    试用的我享留下了~如何付款?
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2019-12-10 01:02
  • 签到天数: 4 天

    [LV.2]偶尔看看I

    发表于 2013-4-27 12:17 | 显示全部楼层
    {:1_303:}感觉xtar的充电器比手电要做得好
    回复

    使用道具 举报

  • TA的每日心情

    2014-9-16 01:15
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    发表于 2013-4-27 12:27 | 显示全部楼层
    5元一个的索尼4.2不也一样充电吗?可以说充电效果不比这差。又不是可以平衡充的,太贵了
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2013-4-29 08:13 | 显示全部楼层
    nb603 发表于 2013-4-27 12:17
    感觉xtar的充电器比手电要做得好

    我也是这样看的{:1_300:}
    所以公司扬长避短,在今年花更多资源在充电器上。
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2017-9-12 14:15
  • 签到天数: 1 天

    [LV.1]初来乍到

     楼主| 发表于 2013-4-29 08:30 | 显示全部楼层
    xzxyjs 发表于 2013-4-27 12:27
    5元一个的索尼4.2不也一样充电吗?可以说充电效果不比这差。又不是可以平衡充的,太贵了 ...

    平衡充在这里落后了
    这是一个两槽独立管理的恒流恒压充电器,恒流时稳定,恒压时截止电流小,截止电压准,相当于超高级的“独立平衡充”{:1_292:}

    对比同级别的高精度恒流恒压充电器,SP2的卖点主要是大电流和兼容电池多。
    回复

    使用道具 举报

    该用户从未签到

    发表于 2013-4-29 10:27 | 显示全部楼层
    4片4057就可以了.

    2片4057可以提供1A,用 一个拨片开关调节电流电阻.

    再不行用tp5000做,很简单啊.
    回复

    使用道具 举报

  • TA的每日心情
    开心
    2018-7-29 08:43
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 2013-5-1 16:02 | 显示全部楼层
    几年前买过老版本,只能0.5A冲。做工还是不错。希望开发出功能更强大的来。关注一下。
    回复

    使用道具 举报

    该用户从未签到

    发表于 2013-5-1 16:52 | 显示全部楼层
    WP2II都用连接件了,为什么SP2不用呢,今年会不会出一个SP2II版本呢
