改造WM手机电池保护板为高精度，多功能锂电池容量测试仪

bin9420 · 发表于 2013-1-7 11:43

这个测试仪可以测并联两节的18650电池组吗？

wave02 · 发表于 2013-1-7 17:22

bin9420 发表于 2013-1-7 11:43

登录/注册后可看大图

这个测试仪可以测并联两节的18650电池组吗？

此芯片支持单锂电和多锂电并联（并联后容量不超过8000mAh）。
如需两节串联的锂电池，或者更大容量，需要换其他型号的芯片。

bin9420 · 发表于 2013-1-7 20:53

wave02 发表于 2013-1-7 17:22

登录/注册后可看大图

此芯片支持单锂电和多锂电并联（并联后容量不超过8000mAh）。
如需两节串联的锂电池，或者更大容量，需要 ...

8000mah够用了，我的移动电源也就2接18650拆机并联的，真不错，这里还要感谢坛友llq_1983，是他帮我搞定的转接线，没有他的帮助，我自己是搞不定的

dzawp · 发表于 2013-1-9 19:31

路过，学习学习······

wangbin4316 · 发表于 2013-1-12 08:33

xyb678 发表于 2012-12-29 21:42

登录/注册后可看大图

详细介绍下吧

hp6828，也是在检流电阻引也线，然后开软件，用外负载放电，因另有电池给手机供电，所以只量示电流和放电容量！发过贴的，好像没有了，

xyb678 · 发表于 2013-1-14 10:31

提示: 作者被禁止或删除内容自动屏蔽

ok2ok · 发表于 2013-1-14 20:29

真是强中自有强中手呀。

羡慕。学习。

sakurayy · 发表于 2013-1-14 20:35

不懂这玩意

blackcn · 发表于 2013-1-22 20:47

楼主，这个保护板可以吗，芯片上写着2762B25

llq_1983 · 发表于 2013-1-23 11:23

blackcn 发表于 2013-1-22 20:47

登录/注册后可看大图

楼主，这个保护板可以吗，芯片上写着2762B25

应该可以，这个板子是哪种电池的上的？便宜的楼主帮忙话来一打吧

wave02 · 发表于 2013-1-23 16:15

blackcn 发表于 2013-1-22 20:47

登录/注册后可看大图

楼主，这个保护板可以吗，芯片上写着2762B25

没问题，这个芯片可以的。

chri88 · 发表于 2013-1-23 16:20

多普达原装旧电池

chri88 · 发表于 2013-1-28 15:17

做个记号！

blackcn · 发表于 2013-2-5 15:34

楼主，本来向美信申请的是DS2480
结果美信给我寄来的是DS2780E+ DS2780G+ DS2784G+
能用吗，这几个怎么接线啊

wave02 · 发表于 2013-2-19 15:45

blackcn 发表于 2013-2-5 15:34

登录/注册后可看大图

楼主，本来向美信申请的是DS2480
结果美信给我寄来的是DS2780E+ DS2780G+ DS2784G+
能用吗，这几个 ...

DS2480是1-wire接口转RS-232口的接口转换芯片。
DS2780是库仑计芯片。
两者不同的。

清风579 · 发表于 2013-2-24 21:26

bolieon · 发表于 2013-2-24 21:36

好贴，慢慢学。

wave02 · 发表于 2013-2-24 21:38

清风579 发表于 2013-2-24 21:26

登录/注册后可看大图

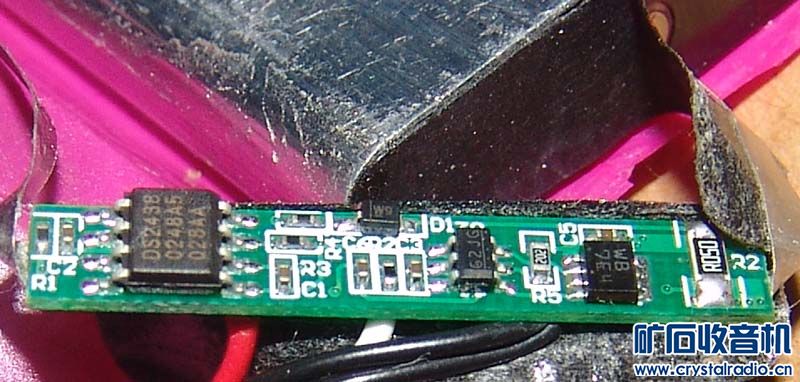

http://www.crystalradio.cn/data/attachment/forum/201302/24/095647d1m0a89998ma11a8.jpg
请楼主看看这个 ...

一样的用法，需要那个转接线。
这个DS238芯片的8脚是DQ引脚。
DS2438和DS2760系列比，DS276X是锂电池专用版，DS2438类似通用版，测量的电压范围更大，但是容量和精度稍低。

sailing8 · 发表于 2013-2-25 21:17

收藏待用～

meteorlang · 发表于 2013-2-26 13:57

提示: 作者被禁止或删除内容自动屏蔽
