周六休息，用三星YLJ线充改了一个万能充

hlac · 发表于 2012-2-4 01:05

提示: 作者被禁止或删除内容自动屏蔽

ncf111 · 发表于 2012-2-6 12:30

菜鸟无罪发表于 2012-1-25 03:28

登录/注册后可看大图

这个充电器自己就带灯的吧？

这个系列版本太多，带灯的不多，大多不带灯，原装不带灯的将led集成在插手机侧插头内了。

morpheuse · 发表于 2012-2-26 23:07

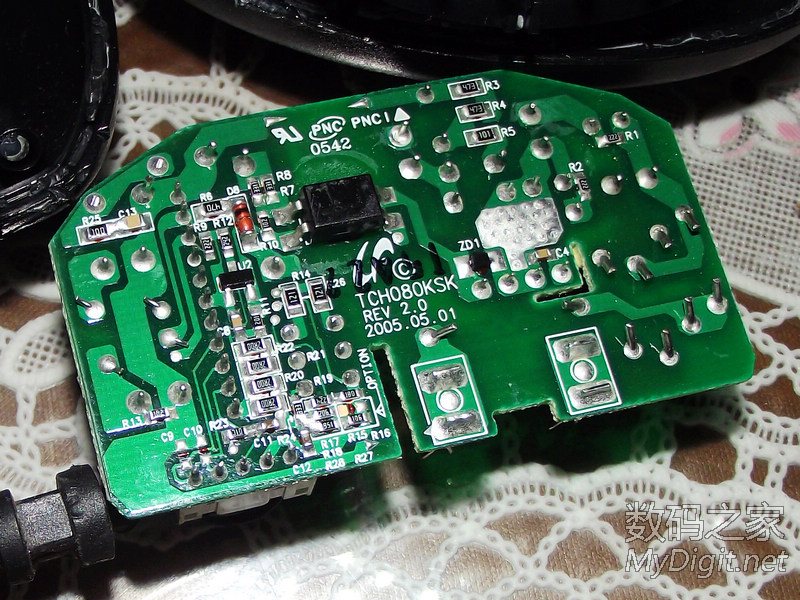

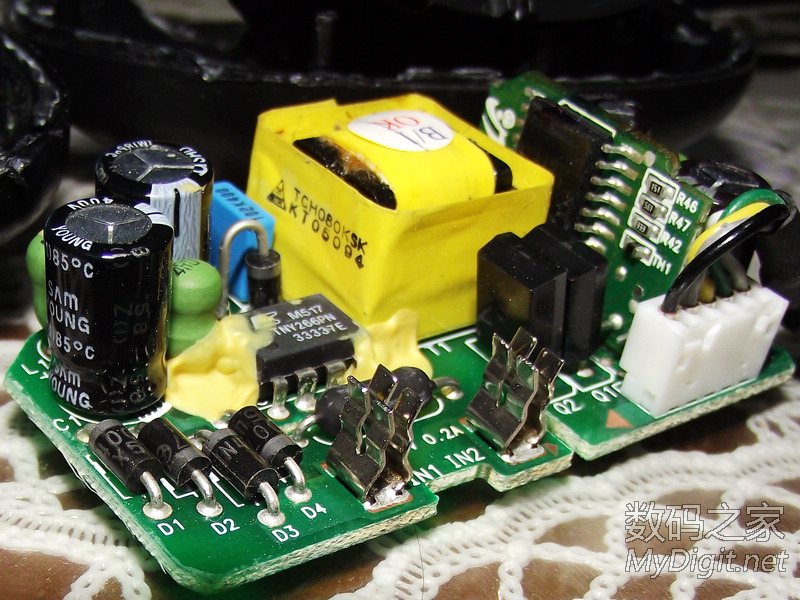

请问这个蛋[img]充5根线的输出是什么情况？如何去测量呢？5根线颜色分别是黑、灰、黄、绿、白http://bbs.mydigit.cn/read.php?tid=369420

登录/注册后可看大图

木水车 · 发表于 2012-3-3 16:52

ncf111 发表于 2011-11-8 15:09

登录/注册后可看大图

NPN型晶体管导通的条件发射极电压正偏，集电极电压反偏就行，any是否担心B-接地了才想到B-和V/F对调?我改了 ...

饱和导通的条件是发射结和集电结均为正偏吧

hesy2000 · 发表于 2012-3-3 20:46

先收藏，不错，改天试试

黄土高坡 · 发表于 2012-3-6 16:36

本帖最后由黄土高坡于 2012-3-6 17:13 编辑

请教一下，我也在改一个三星座充
http://www.shoudian.org/forum.php?mod=viewthread&tid=162947&page=4#pid5616103

1、看到这个改法，觉得挺不错，这个改法正好满足我的要求，不喜欢区分先放、后放电池，懒人，呵呵，就是不知道会不会影响充电后掉电快慢，好像有一种改法是正极和vf短接？

2、如果用三极管改，例图TO-92 三极管，2N 5551是将有字的朝下平放，弧面朝上数1、2、3脚吧，1、2、3脚如何对应e、b、c。

3、如果是三星双路充，是还做2套，还是可以共用一个三极管，在2个正极分别串一个电阻后连接到三极管B脚。

4、不知道我这个板子充电电流有多大。。。

谢谢

ncf111 · 发表于 2012-3-6 19:34

哥们，1,正极和vf短接我总觉得不是标准的搞法，原装的三星电池识别电阻本来就是vf与电池负极加电阻，所以我还是建议负极与vf间加电阻
2,TO-92 三极管，2N 5551是将有字的朝下平放，弧面朝上,针脚朝下，从左至右分别C,B,E.
3,三星双路充，做2套
4,好象每路400MA,加的电阻2.2K还是1K?好像双路充识别电阻有些讲究，但具体型号太多，最好还是实际串表测一下为好，怕说错了，挨一板砖。呵呵

1588848 · 发表于 2012-3-6 23:09

提示: 作者被禁止或删除内容自动屏蔽

foreverbaby99 · 发表于 2012-3-7 09:47

標記學習電路

hjghjg · 发表于 2012-3-7 10:20

真不错学习学习

zm740810 · 发表于 2012-3-11 22:18

先收藏了

yjm2000 · 发表于 2012-3-13 23:11

mark，三星线充改造万能充

long1860 · 发表于 2012-3-14 01:34

学习了，

ljlzch · 发表于 2012-3-14 09:56

昨天按楼主的方法改造成功谢谢了

ljlzch · 发表于 2012-3-14 10:02

买的三星线充电池反接闪蓝灯报警按楼主的方法改后反接无电池都是灭灯不知是否正常

781773510 · 发表于 2012-3-16 11:40

谢谢，学习了，准备试试，哈哈

ncf111 · 发表于 2012-3-16 23:36

wanshoudianba 发表于 2012-3-14 10:02

登录/注册后可看大图

买的三星线充电池反接闪蓝灯报警按楼主的方法改后反接无电池都是灭灯不知是否正常 ...

电池反接闪蓝灯?三星双色指示灯自己加的？有共阴红蓝二极管？正常状态（用红绿双色二极管，红灯表示充电，绿色表示充满，桔色（即红绿均亮）闪烁表示报警）下应该：
1,未接电池,红-----绿-----桔，然后熄灭；
2,正常接入电池，红-----绿-----桔，然后转为红灯，充电，到充满转绿灯；
3,反接（电池放错或电池本身故障），红-----绿-----桔，然后桔色闪烁报警。
不知是否表达清楚？将你的改法稍微详细说明之，我给你解决。

ncf111 · 发表于 2012-3-16 23:41

781773510 发表于 2012-3-16 11:40

登录/注册后可看大图

谢谢，学习了，准备试试，哈哈

很容易搞的，如无经验，连基极电阻阻值取值在10k以下，只要你的三极管本身不是坏的，一般会一次成功。{:1_300:}

ncf111 · 发表于 2012-3-16 23:51

morpheuse 发表于 2012-2-26 23:07

登录/注册后可看大图

请问这个蛋

你这个我还真没见过，不过也容易测出来吧，估计黑-,灰+,黄vf,其他三线为双色二极管三个脚。保险起见，上电过程有个检测过程，你可万用表黑笔接黑线，红笔接其他线，在上电的同时，有一短时4v左右的线就是+了，然后可将余下几根线，先黄吧，接2k左右电阻直接连-极，再通电，这时正负有连续的输出电压了，那这线就是vf,余下的三根线就好办了。

ljlzch · 发表于 2012-3-17 10:48

wanshoudianba 发表于 2012-3-14 10:02
买的三星线充电池反接闪蓝灯报警按楼主的方法改后反接无电池都是灭灯不知是否正常 ...

电池反接闪蓝灯?三星双色指示灯自己加的？有wanshoudianba 发表于 2012-3-14 10:02
买的三星线充电池反接闪蓝灯报警按楼主的方法改后反接无电池都是灭灯不知是否正常 ...

电池反接闪蓝灯?三星双色指示灯自己加的？有共阴红蓝二极管？正常状态（用红绿双色二极管，红灯表示充电，绿色表示充满，桔色（即红绿均亮）闪烁表示报警）下应该：
1,未接电池,红-----绿-----桔，然后熄灭；
2,正常接入电池，红-----绿-----桔，然后转为红灯，充电，到充满转绿灯；
3,反接（电池放错或电池本身故障），红-----绿-----桔，然后桔色闪烁报警。
不知是否表达清楚？将你的改法稍微详细说明之，我给你解决。？正常状态（用红绿双色二极管，红灯表示充电，绿色表示充满，桔色（即红绿均亮）闪烁表示报警）下应该：
1,未接电池,红-----绿-----桔，然后熄灭；
2,正常接入电池，红-----绿-----桔，然后转为红灯，充电，到充满转绿灯；
3,反接（电池放错或电池本身故障），红-----绿-----桔，然后桔色闪烁报警。
不知是否表达清楚？将你的改法稍微详细说明之，我给你解决。

我买的是wanshoudianba 发表于 2012-3-14 10:02
买的三星线充电池反接闪蓝灯报警按楼主的方法改后反接无电池都是灭灯不知是否正常 ...

电池反接闪蓝灯?三星双色指示灯自己加的？有共阴红蓝二极管？正常状态（用红绿双色二极管，红灯表示充电，绿色表示充满，桔色（即红绿均亮）闪烁表示报警）下应该：
1,未接电池,红-----绿-----桔，然后熄灭；
2,正常接入电池，红-----绿-----桔，然后转为红灯，充电，到充满转绿灯；
3,反接（电池放错或电池本身故障），红-----绿-----桔，然后桔色闪烁报警。
不知是否表达清楚？将你的改法稍微详细说明之，我给你解决。

我买的是共阴红蓝二极管未接电池,红-----蓝-----红蓝同时亮，然后熄灭正常接入电池，红-----蓝-----红蓝同时亮，然后转为红灯，充电，到充满转蓝灯反接（电池放错或电池本身故障）息灯另外一个反接后出现故障表现为未接电池,红-----蓝-----红蓝同时亮，然后闪烁报警正常接入电池，红-----蓝-----红蓝同时亮，然后闪烁报警不接220v电源直接接电池红-----蓝-----红蓝同时亮，然后闪烁报警请问是哪里出了故障
