M8电子负载整合交流内阻测试组装帖。（更新照片）

mcsejing · 发表于 2009-11-18 16:01

内阻板子怎么焊接？
fa711819 发表于 2009-11-15 21:06

登录/注册后可看大图

同问。

kazuyuki · 发表于 2009-11-19 18:27

套件里面那个软封装的小片集成块是什么?焊在什么地方？

benxiong22 · 发表于 2009-11-19 19:40

那个是358，我代焊的10套里也是配的这个，这个焊接十分麻烦，焊一个还行，多了十分费时间，因此要我代焊的我就不焊这个了，大家自己去找个358焊上吧，358的价格很便宜，完全没必要花那么多时间去焊接这种封装
ps，我代焊的10套花了一天一夜基本上完成得差不多了，但是焊锡用完了，没办法继续了，这种天气也不想出去买焊锡，而且fish发过来的元件有遗漏，因此还要等几天

fish8840 · 发表于 2009-11-19 21:08

本帖最后由 fish8840 于 2009-11-19 21:12 编辑

358贴在扩展板边上焊接就可以了，用刀头拉锡一次完成，不过建议熊不要焊接好，因为焊接了立起来运输容易碰掉

登录/注册后可看大图

benxiong22 · 发表于 2009-11-19 21:11

扩展板那个凹口那8个焊盘是设计用来焊软封装358的？那这样的话焊接还比较容易

fish8840 · 发表于 2009-11-19 21:13

扩展板那个凹口那8个焊盘是设计用来焊软封装358的？那这样的话焊接还比较容易
benxiong22 发表于 2009-11-19 21:11

登录/注册后可看大图

是的，难道团长以为要飞线到原来358的位置？

benxiong22 · 发表于 2009-11-19 21:18

是的，没想到你还设计安装两种封装

megan · 发表于 2009-11-20 17:34

原来是双备用焊盘

ccyygg1 · 发表于 2009-11-20 18:26

那个是358，我代焊的10套里也是配的这个，这个焊接十分麻烦，焊一个还行，多了十分费时间，因此要我代焊的我就不焊这个了，大家自己去找个358焊上吧，358的价格很便宜，完全没必要花那么多时间去焊接这种封装
ps，我 ...
benxiong22 发表于 2009-11-19 19:40

登录/注册后可看大图

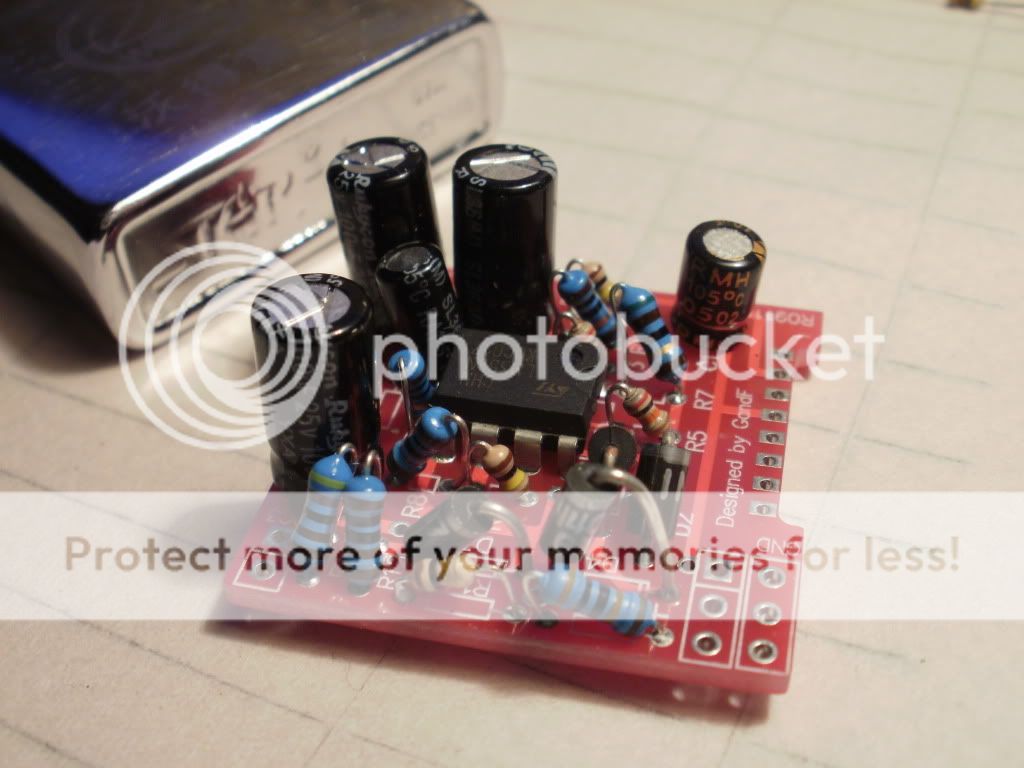

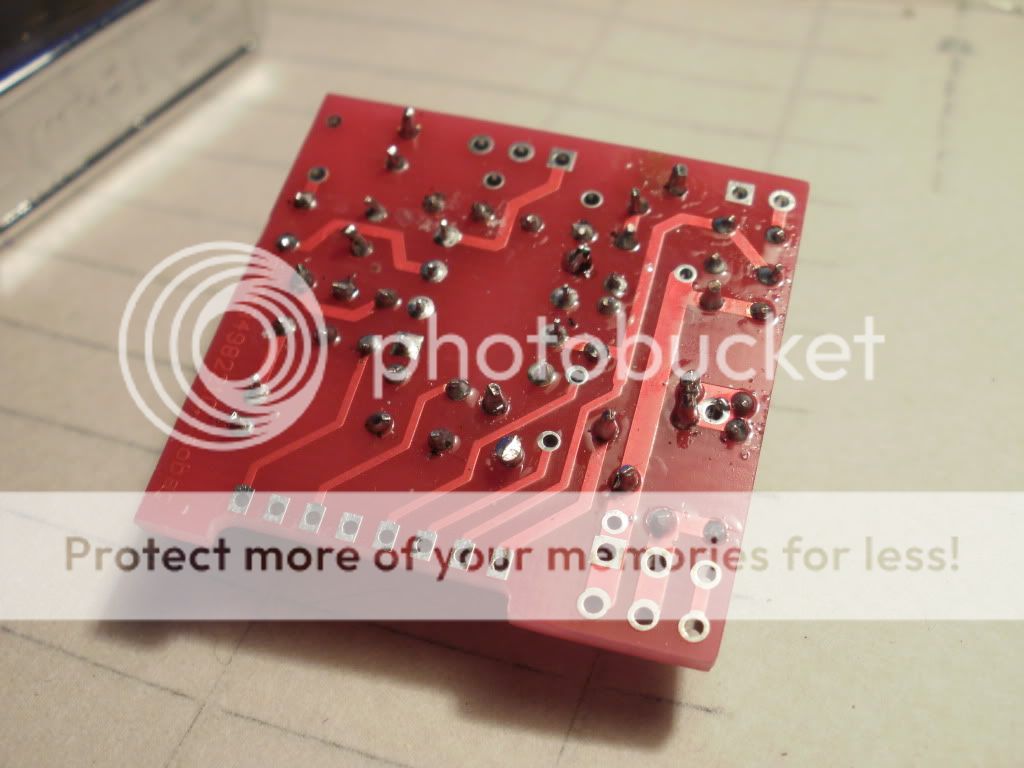

我找了个LM358N的焊上了，可以吗？-

登录/注册后可看大图

-

benxiong22 · 发表于 2009-11-20 18:56

可以啊

mcsejing · 发表于 2009-11-20 20:03

内阻板上c5那个电容怎么办？电路图上没标正负。

jinqiao · 发表于 2009-11-20 23:28

等板子到手再搞点358，我记得有好多

ccyygg1 · 发表于 2009-11-21 00:45

本帖最后由 ccyygg1 于 2009-11-21 17:38 编辑

我太油菜了。。
实拍把，这样容易点。另外接液晶排线上面好本来是安装可调电阻和电容的位置，是不是就这样空着？

登录/注册后可看大图

ccyygg1 · 发表于 2009-11-21 17:42

编辑不算顶，只有用肩膀扛或者用头顶才算顶。。。

fa711819 · 发表于 2009-11-21 17:45

我的没有S8050三极管，只有8550，是用这个也可以的吧？

megan · 发表于 2009-11-21 18:54

53# ccyygg1

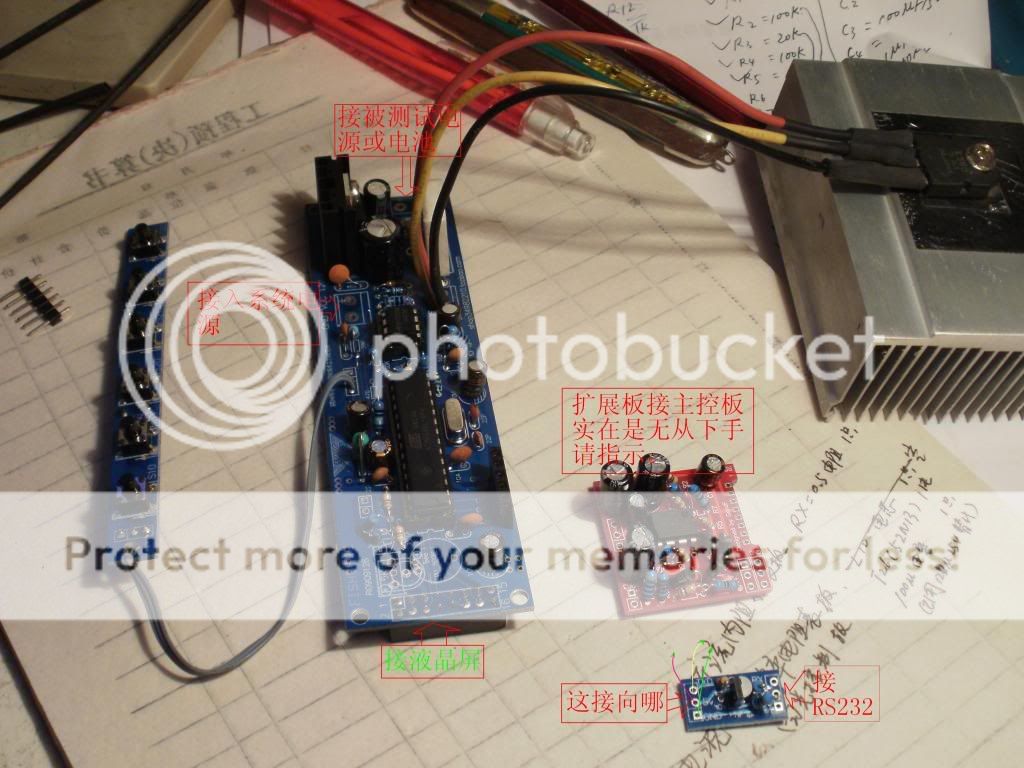

M8芯片一边有5针排针的，内有TXD，RXD GND，用于连接那块上位机板子，再连接电脑

kiseki · 发表于 2009-11-21 19:01

MARK......

玩转 · 发表于 2009-11-21 19:21

为什么用这种软封装的358呢？能省多少钱？
我们本来就是代焊了，如果不焊上去我们到手自己又不会焊，自己去找那种硬的也不方便，本来就是小地方不容易买原件

fa711819 · 发表于 2009-11-21 20:39

问两个问题，内阻板上的C5是不分正负的吗？RX是什么？我内阻板套件里没有。

ccyygg1 · 发表于 2009-11-21 20:57

http://bbs.yleee.net/viewthread.php?tid=1228&extra=page%3D1
从图中来看我让C5上正下负连接，Rx=0.5欧姆，不知道C5接的有问题么？
