白菜 LCD2004 3块钱？！5块的1602 10块的12864！【有更新】

lm.cn · 发表于 2009-11-11 13:25

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

x

本帖最后由 lm.cn 于 2009-11-14 17:52 编辑

绝对不是广告！只是惊奇的发现而已！
我们这边有如此便宜的LCD2004

购买地址详见21楼!

因PCB略长，打算锯掉的详见二楼！

省钱秘笈详见68楼！

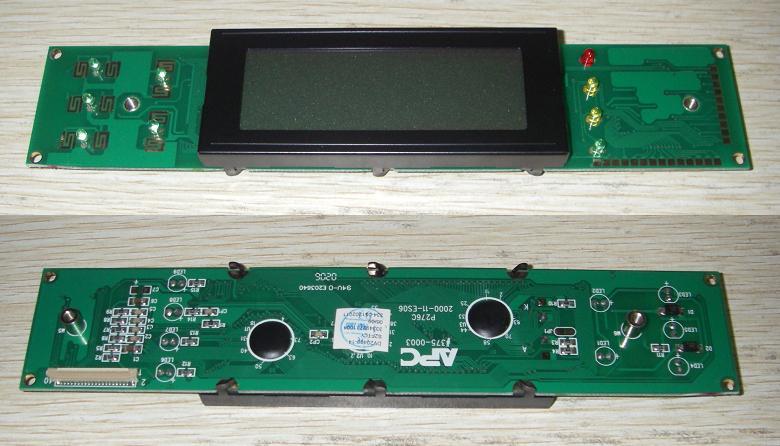

全新 LCD2004 液晶带背光字符液晶模块完全兼容1602！！！
20个字符 * 4行
PCB尺寸：199*40mm，铁框尺寸：97*40mm，视域尺寸：75*25mm

看图片像是APC设备上用的，DIY用非常不错!!

登录/注册后可看大图

lm.cn · 发表于 2009-11-11 13:26

本帖最后由 lm.cn 于 2009-11-15 20:05 编辑

经过测试这个2004显示效果非常好，黄色背景黑色字对比度和可视角度极好，显示效果看上去就感觉非常上档次，竟然没有豆腐块的感觉。

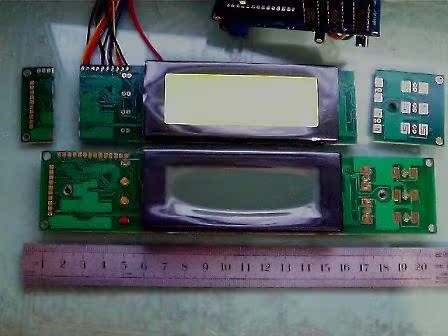

以下是锯开板子的具体方法：

先把板上面的LED和40针的座子和肖特基焊下来

板子右边按键这边锯掉3.7cm 左边焊点这边锯掉1.8cm

孔位还能留出来重钻

版子第 11 12 13 14 针需要从板背面焊。

透着灯光看下没问题就好了

剧好后就是14.2cm的长度刚好是5寸光驱面板的长度，还有一般的电子制作塑料外壳的长度，DIY常用的那种。

原本想利用板上的五个开关但只有4个和左边原先的10个焊点连着剩下的一个和其他的LED什么的都连到40针的座子上了，不好处理。干脆锯掉，把开关装在锯后空出的接线这面的面板上，因为铁框有高度所以装下开关没问题 6个按键松松的。

也就是3块钱的东西才敢这么锯了整！锯掉了3三分之一！！

登录/注册后可看大图

she xiang tou 拍的将就看下。。

能从板子上拆 9个高亮的3mm的LED 6绿 2黄 1红
40针的 fpc 连接器插座能用来连接10块钱的双背光12864模块(详见店铺)
2个 5819肖特基二极管

另外·店铺里还有5块的小型的带黄绿背光的LCD1602！才5块！

mawenran · 发表于 2009-11-11 13:34

哪里有的卖啊？？

jmsjf · 发表于 2009-11-11 13:34

淘宝？

blabo · 发表于 2009-11-11 13:36

看到了，这价格，实在是......

bob488884 · 发表于 2009-11-11 14:30

提示: 作者被禁止或删除内容自动屏蔽

dttfz · 发表于 2009-11-11 14:36

还真便宜

sy100 · 发表于 2009-11-11 15:08

不错，上个链接吧

szdell · 发表于 2009-11-11 15:29

快去抢{:1_254:}

csuivan · 发表于 2009-11-11 15:36

提示: 作者被禁止或删除内容自动屏蔽

圣龙 · 发表于 2009-11-11 15:51

好象可显示字符不少哦

lm.cn · 发表于 2009-11-11 16:32

兼容1602 字符点阵液晶 20个字符*4行

lm.cn · 发表于 2009-11-11 16:33

可以用在新G版m8电源上做显示用。

暗夜迷影 · 发表于 2009-11-11 16:55

广坛的

mirinda_li · 发表于 2009-11-11 17:38

PM个地址

wzr200408 · 发表于 2009-11-11 17:45

提示: 作者被禁止或删除内容自动屏蔽

1394900 · 发表于 2009-11-11 17:59

提示: 作者被禁止或删除内容自动屏蔽

dm2001 · 发表于 2009-11-11 18:01

不错啊。。。。关键字 2004 LCD taobao可以搜到

光明之星 · 发表于 2009-11-11 18:02

值得收些，请pm

gdd714 · 发表于 2009-11-11 18:37

求地址，请pm
