简单介绍一款新的18650可调焦手电.真的非常实用.

antprince · 发表于 2009-5-7 23:16

等看图

kaisersyk · 发表于 2009-5-7 23:20

提示: 作者被禁止或删除内容自动屏蔽

juplin · 发表于 2009-5-7 23:26

本帖最后由 juplin 于 2009-5-7 23:29 编辑

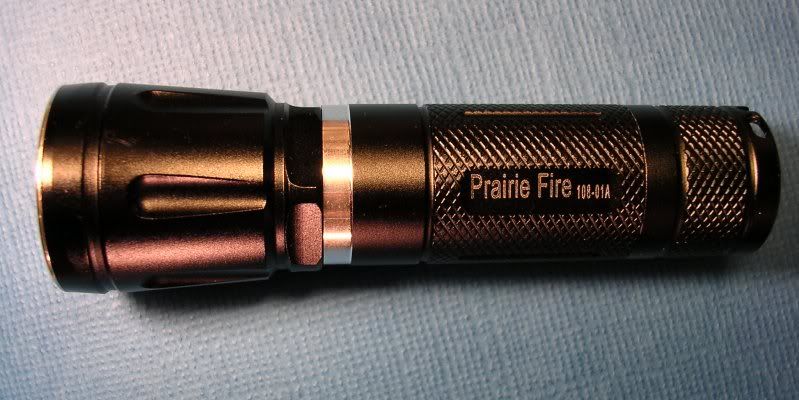

拆解前

登录/注册后可看大图

从灯头拆起

登录/注册后可看大图

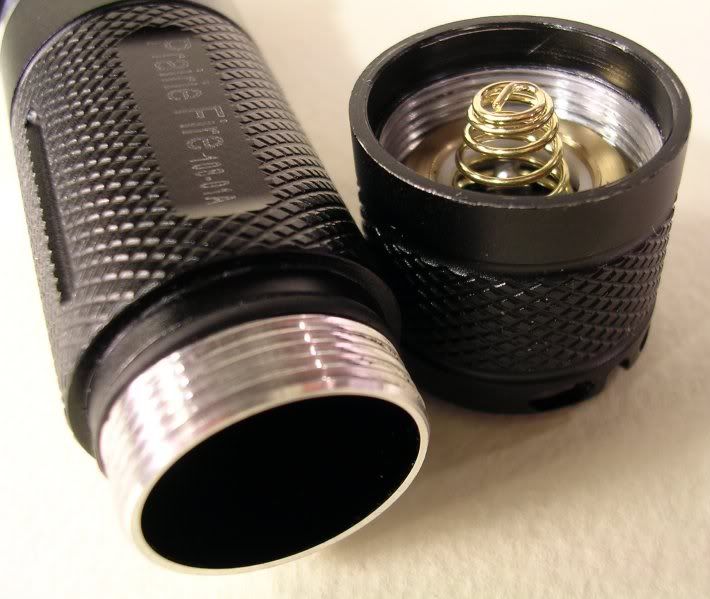

拆前先看看尾盖，尾盖不是重点就不拆了

登录/注册后可看大图

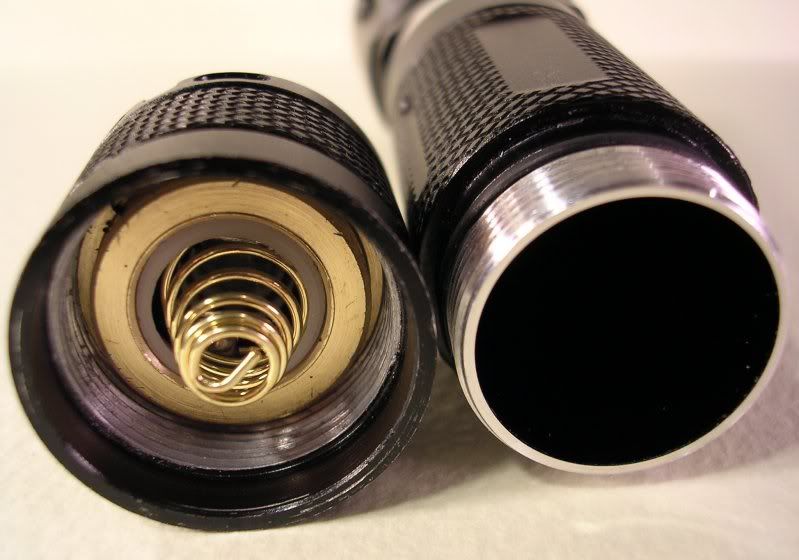

螺纹及端面导电

登录/注册后可看大图

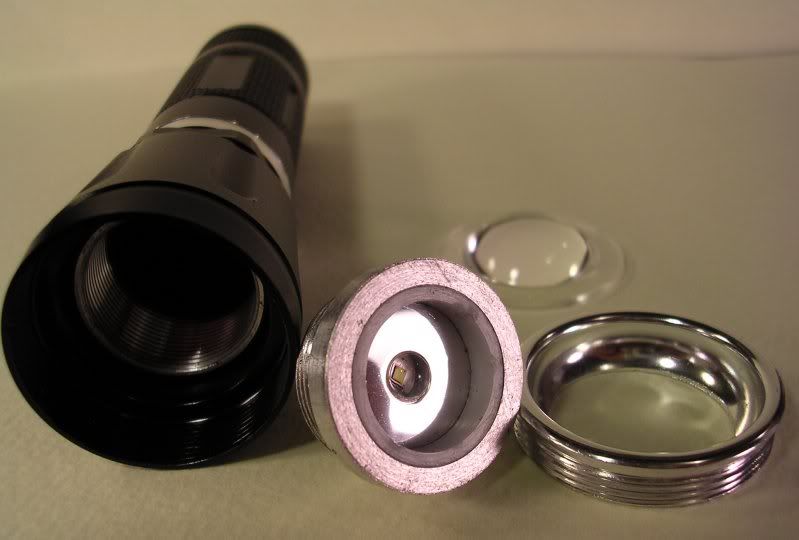

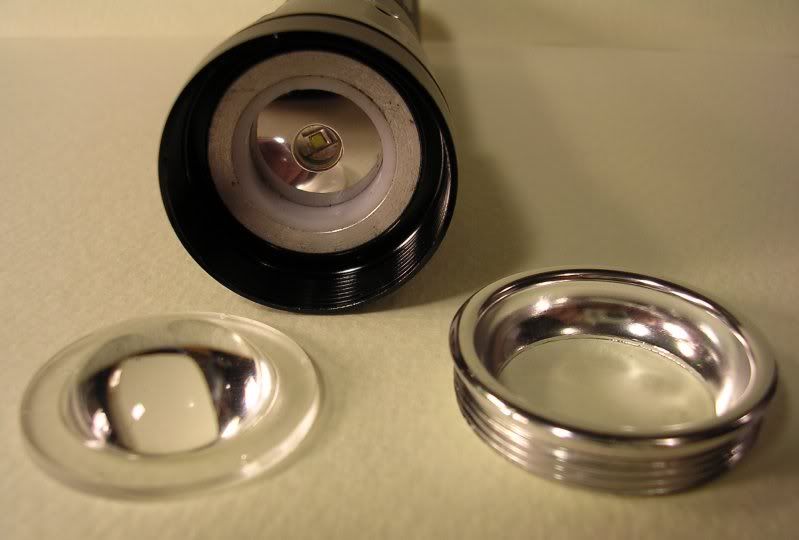

先拆透镜压环倒出透镜

登录/注册后可看大图

用反向扣环钳将电路仓转出来

登录/注册后可看大图

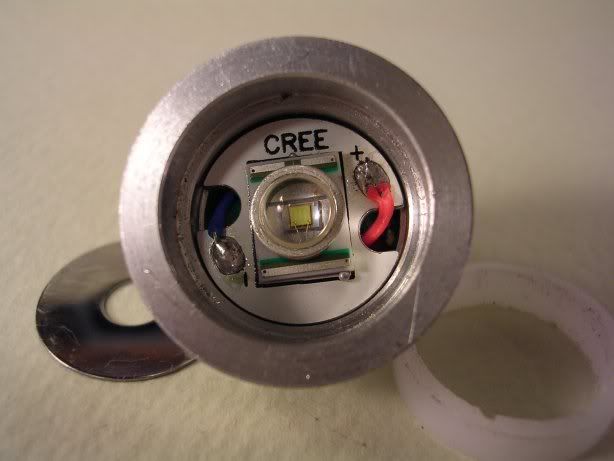

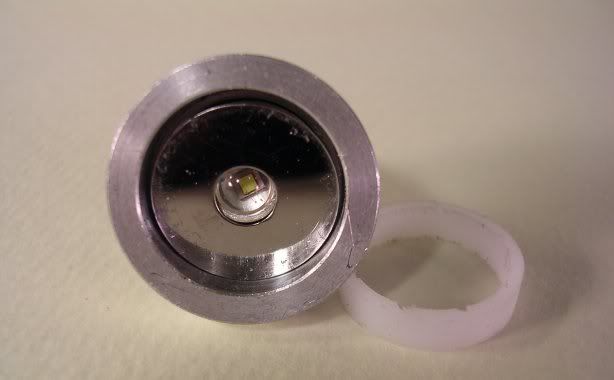

以小起子将 LED 板塑料压环挑出

登录/注册后可看大图

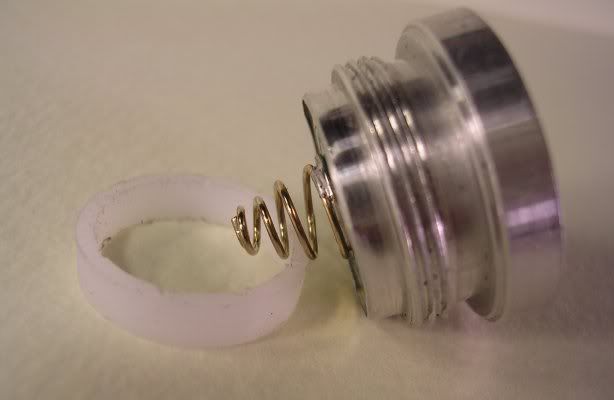

换个角度看电路仓

登录/注册后可看大图

将 LED 板之上的金属反光片倒出。。。。空心电路仓{:1_229:}

登录/注册后可看大图

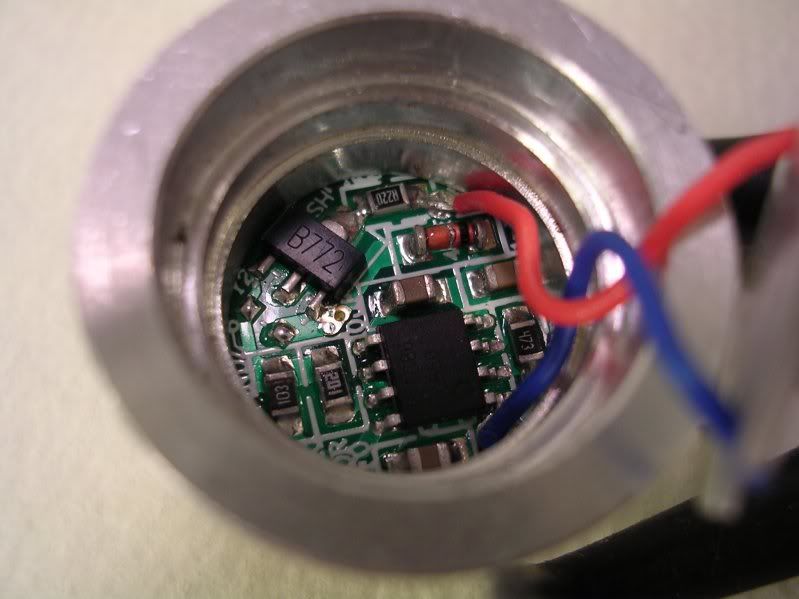

拨开 LED 来张电路板近拍

登录/注册后可看大图

貌似电阻限流 + 三档调光
（18650 开路电压 4.15V，高亮檔时，电池端电流约 300mA）

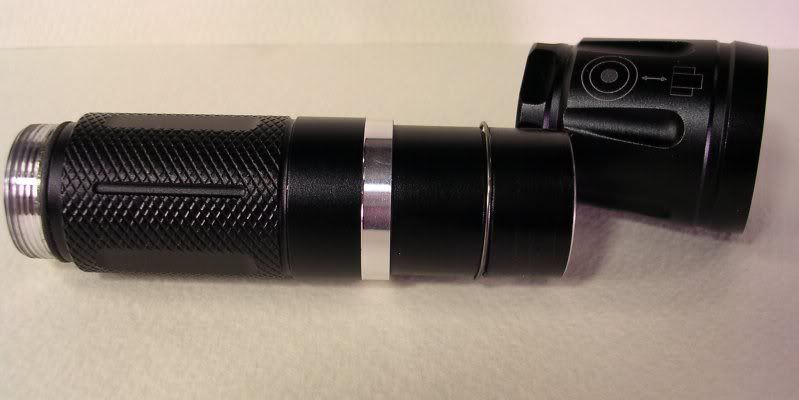

继续拆灯头变焦机构

登录/注册后可看大图

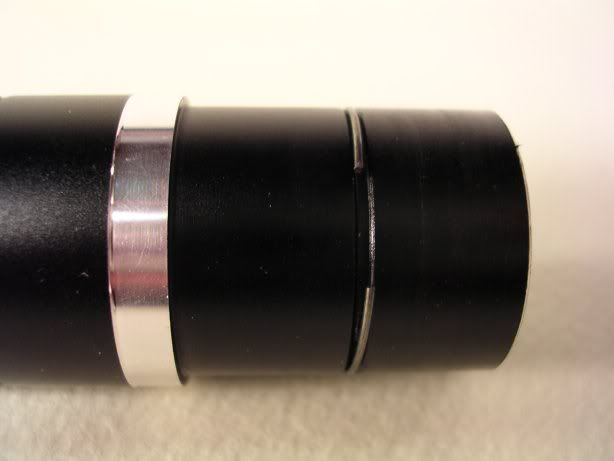

伸缩变焦机构特写

登录/注册后可看大图

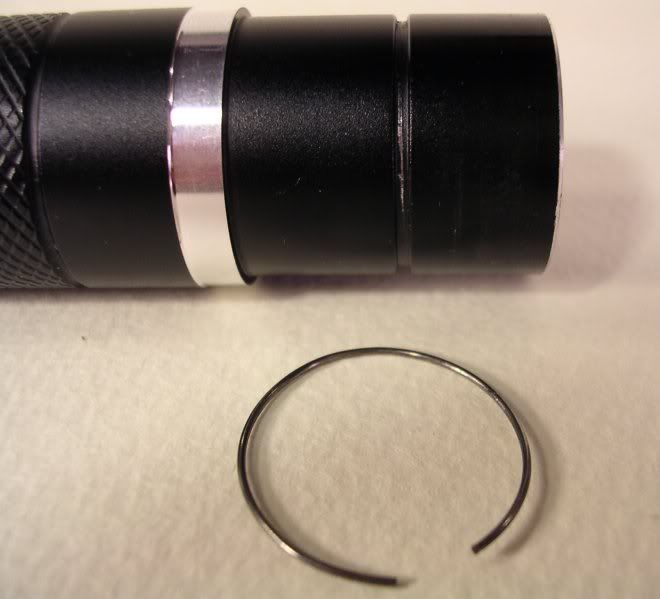

就是靠这圈金属线作阻尼式变焦

登录/注册后可看大图

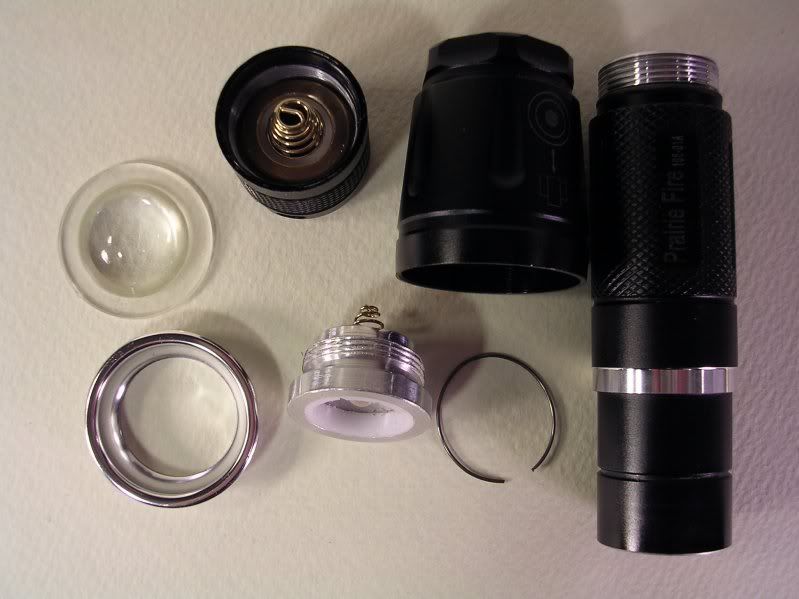

拆解的组件合照

登录/注册后可看大图

荞麦皮 · 发表于 2009-5-7 23:51

桶身是否还能再分离的？

artie · 发表于 2009-5-7 23:55

本帖最后由 artie 于 2009-5-8 00:04 编辑

juplin 甘当小白，辛苦了，敬礼、鞠躬。

又见空心电路仓，不知厂家为什么总喜欢这样的结构设计。

有点没看明白在使用中怎么样控制的不让变焦头掉出筒身。

artie · 发表于 2009-5-8 00:00

（18650 开路电压 4.15V，高亮檔时，电池端电流约 300mA）

高亮电流这么小啊，不会吧

juplin · 发表于 2009-5-8 00:00

拆完又重新装回去了。

电路及内部结构与先前看到的变焦透镜手电大致相同
壳的作工比较好当礼品送还送的出去。。。。

wxg1974 · 发表于 2009-5-8 00:02

提示: 作者被禁止或删除内容自动屏蔽

juplin · 发表于 2009-5-8 00:06

桶身是否还能再分离的？
荞麦皮发表于 2009-5-7 23:51

登录/注册后可看大图

筒身是一体的，不能再拆了，
灯头下那圈装饰的金属环是从前面套上去的。

康卡斯 · 发表于 2009-5-8 00:09

如果能換電路，還值得考慮一下。

juplin · 发表于 2009-5-8 00:16

有点没看明白在使用中怎么样控制的不让变焦头掉出筒身。
artie 发表于 2009-5-7 23:55

登录/注册后可看大图

看换个角度看电路仓那张图
被电路仓前端的凸缘档着
所以要先拆出电路仓，然后才能拆变焦机构。

juplin · 发表于 2009-5-8 00:21

（18650 开路电压 4.15V，高亮檔时，电池端电流约 300mA）

高亮电流这么小啊，不会吧
artie 发表于 2009-5-8 00:00

登录/注册后可看大图

以前有筒友量过另一支的电流
4.20V 时， 340 mA
大概限流电阻是固定值，
碰到高
Vf 的
LED 时，电流就小了。

artie · 发表于 2009-5-8 00:22

明白了，有电路仓的上边沿挡住

artie · 发表于 2009-5-8 00:30

以前有筒友量过另一支的电流
4.20V 时， 340 mA
大概限流电阻是固定值，
碰到高
Vf 的
LED 时，电流就小了。
juplin 发表于 2009-5-8 00:21

登录/注册后可看大图

难怪，300多毫安用空心仓就没什么大问题了

comdj_1 · 发表于 2009-5-8 00:39

看样子电路和69小直一样的。高亮电池端电流才300mA，是不是LED VF值太高了……

archon · 发表于 2009-5-8 00:41

样子看着还可以，看前面的图还以为是个大家伙，把烟放旁边才发现蛮小的。

juplin · 发表于 2009-5-8 00:51

看样子电路和69小直一样的。高亮电池端电流才300mA，是不是LED VF值太高了……
comdj_1 发表于 2009-5-8 00:39

有可能是相同的工厂。。。。
这空心电路仓的结构下，LED 电流不太可能设定得太高，
高亮应该是额定 350 mA 左右吧。

maicai022 · 发表于 2009-5-8 02:07

这个手电感觉上不错，

lihkbc · 发表于 2009-5-8 07:56

百家塘荡荡

who · 发表于 2009-5-8 08:07

不是高电流之下,电路仓空心,还好,至少它的边缘还是有接触到,
不过为何这样设计? 图方便吗?
