DIY:USB检流计

laomao0000 · 发表于 2011-6-28 21:42

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

x

本帖最后由 laomao0000 于 2011-6-28 22:02 编辑

一直想知道手机和PAD充电时的实际电流，正好前两天买了几个品胜的转接头，稍微加工了一下
先用美工刀开壳，按照惯例是要上裸照的，可是我忘记了
本来里面就是4个ID电阻，电源+电源-两路是直通的，现在划开电源+的通路，加焊一颗0.01欧的电阻，再焊两根引出线，然后封装
这个是焊好电阻后的样子
调整大小 IMG_7962.JPG

反面

加点热熔胶，固定住两个测量用的电极，电极用铜丝做成圈，等会就会知道有多方便了
调整大小 IMG_7964.JPG

加盖，胶水伺候

下面是测试图，用4.7欧水泥电阻做负载，用恒流电源调成1A（实际电流是1.02A）
调整大小 IMG_7969.JPG

万用表调成200mV档，读数是10.4mA，换算一下就是1.04A，还算准确
调整大小 IMG_7970.JPG

这个是表笔，正好插在两个铜丝圈里，不用手固定
调整大小 IMG_7971.JPG

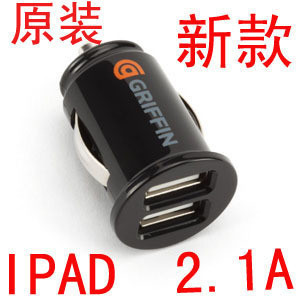

打完收工，顺便测试了一下刚买的griffin车充，标称5V2A，用两个4.7欧的水泥电阻做负载，工作十分钟，电流和电压一切正常，电源发热，手指可以连续触摸但是感觉较烫，估计60℃，水泥电阻温度超过手的忍耐限度，万用表读数20.8（就是2.08A啦），不错，￥30

登录/注册后可看大图

mytomatoes · 发表于 2011-6-28 21:46

串个“靠”？然后校准一下？

laomao0000 · 发表于 2011-6-28 21:58

一切从简，懒得校准，精度够用了

怒独僧 · 发表于 2011-6-28 22:09

这万用表还是翻转屏的耶。

laomao0000 · 发表于 2011-6-28 22:25

这个外壳里的空间还是很紧的，恰好手头有DALE的贴片10毫欧电阻，就加上去了
用10mΩ的电阻是为了尽量减少电阻的分压，反正2A对应20mA配合三位半表，能有0.01A的分辨率，够用
如果要校准就麻烦了，一来手头没有精确的万用表，二来如果用并电阻的方法校准，电阻也没有空间可以加，反正实际电流1.02A显示1.04A，精度可以接受了

5960888 · 发表于 2011-6-28 23:28

不错，清楚明了，那个griffin车充也很漂亮啊！

wsjg · 发表于 2011-6-29 17:05

请教楼主有没有更简单的制作方法？例如没有那个转接头。

kingofpop · 发表于 2011-6-29 17:17

不错！

hs2001 · 发表于 2011-6-29 17:24

本帖最后由 hs2001 于 2011-6-29 17:25 编辑

griffin车充我买的是28,他家的贝尔金卖15,感觉比其他买30的都真,所以又买了三个贝尔金.

laomao0000 · 发表于 2011-6-29 19:24

本来手头也有两个贝尔金，¥13，带载测试电压刚刚地，发热还可以，效率大概85%是有的
后来入了Ipad，充电电流需要2A，就买了格里芬

Aronn · 发表于 2011-6-29 19:54

{:1_268:}

青色风机 · 发表于 2011-6-29 20:26

1# laomao0000 貌似迷惘的问一声PAD是啥呀？？

among · 发表于 2011-6-30 00:03

请教楼主有没有更简单的制作方法？例如没有那个转接头。
wsjg 发表于 2011-6-29 17:05

登录/注册后可看大图

把你充电线剪开，串电阻，引出线测电压

火枪手 · 发表于 2011-6-30 11:39

上一台电脑我在前脸上装了一个电流表，电压直接从电源线上取，效果不错，后来升级电脑就换了

laomao0000 · 发表于 2011-7-7 22:01

1# laomao0000 貌似迷惘的问一声PAD是啥呀？？
青色风机发表于 2011-6-29 20:26

登录/注册后可看大图

就是9.7寸屏的水果鼠标垫

niutq · 发表于 2011-12-31 13:25

{:1_268:}DIY:USB检流计
记号学习了

三爷 · 发表于 2011-12-31 13:33

不错，方便！顺便冒个泡{:1_217:}

bin9420 · 发表于 2011-12-31 13:55

这个很不错啊，还可以做音叉头的检流计

con · 发表于 2011-12-31 14:00

创意不错啊, 那个盖子哪搞的

bin9420 · 发表于 2011-12-31 14:05

创意不错啊, 那个盖子哪搞的
con 发表于 2011-12-31 14:00

登录/注册后可看大图

楼主那个是自己买的品胜转接，自带盖子的
